En este tutorial explicamos cómo configurar una DVR para verla remotamente desde un celular 3G o a través del browser (Internet Explorer, Chrome, Firefox) a internet.

Este tutorial fue preparado especialmente para la conexión de los Kits DVR CCTV Vonnic, aunque por el carácter de las DVR, este conocimiento puede ser aplicado para todo tipo de dispositivos. Para más información descargar el manual Vonnic completo.

Configuración del dispositivo

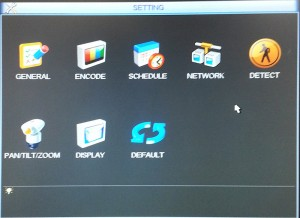

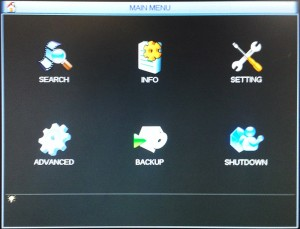

Lo primero que debemos hacer es definir nuestro dispositivo de forma correcta para poder proveer de conexión a internet a la DVR. Para esto necesitamos ir al menú de la DVR

-> Setting

Luego entramos al submenu -> Network

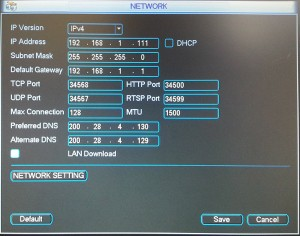

En el Menu Network utilizamos una configuración como esta.

Aquí podrá definir  los siguientes parámetros.

Dirección IP

Corresponde a la dirección IP interna del dispositivo. Se recomienda una como 192.168.1.123

Siendo los 3 primeros números iguales al Gateway o puerta de enlace predeterminada

DHCP Activo

Debemos desmarcar esta opción. Hay que desactivar el DHCP para evitar que la DVR obtenga un nuevo ip cada vez que se reinicie. Ya que debemos asignar un IP fijo para poder abrir el puerto y redireccionarlo a la DVR

Mascara de Red

La máscara de red conviene dejarla en 255.255.255.0 para el caso en que la red sea pequeña, esto suele ser para la mayor cantidad de los casos.

DNS Primeria y Segundaria

Las DNS corresponden a los servidores de nombres que suelen utilizar los Proveedores de Internet. Por tanto este parámetro dependerá de quien sea el proveedor de internet que tenga contratado.

Movistar:

DNS Primaria: 200.28.4.130

DNS Segundaria: 200.28.4.129

 GTD Manquehue

DNS Primaria: 200.74.160.103

DNS Segundaria: 200.74.160.104

Claro Chile

Los DNS de claro no los tenemos, lo que si podemos informar que para el caso de este proveedor los puertos se abren directamente desde ellos. Solo hay que llamar por telefono y hablar con soporte, ellos hacen la gestion remota.

Media Port

Este puerto se utilizada para enviar los videos en su primer canal por tanto en la resolución más alta. Estas DVR suelen enviar el video en 2 canales, uno superior para ser visualizado por browser y otro inferior para ser visualizado en 3G.

Recomendamos utilizar: 34567

Puerto HTTP

Este puerto se utiliza para acceder a la DVR por Browser.

Recomendamos: 34568

Descargar HS

Se recomienda marcar esta opción pero no es mandatorio.

Política de Descarga

A elección, recomendamos calidad Preferida

 Resumen de Configuración

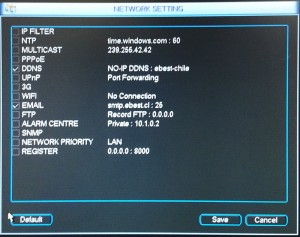

Configuración Avanzada  – Servicios de Red

En la sección de configuración avanzada se pueden realizar muchas configuraciones.

Monitor Móvil

Este puerto es el necesario para ver las cámaras por el celular, aquí recomendamos el 34569

DDNS

El DDNS es un servicio que nos entregara un dominio o nombre en internet. Por ejemplo, podemos crear el nombre  mi-camara-seguridad.no-ip.org entre otros.

En esta sección se ingresan la configuración que se crea en la parte posterior del tutorial, por el momento dejar en blanco.

Resumen de configuración

Abrir los puertos del Modem para ver la DVR

Para este ejemplo utilizaremos el modem de Movistar, Nucom. Cada compañía suele utilizar su propio modem, pero los pasos suelen ser los mismos.

Abrimos nuestro browser favorito. En mi caso Google Chrome y nos conectamos (Dentro de la misma red) a la IP Clasica del modem. 192.168.1.1

También puede ser otra ip como : 192.168.0.1 192.168.1.100 162.168.0.100. Pueden validar esta información, utilizando el comando ipconfig desde CMD en un computador de la red.

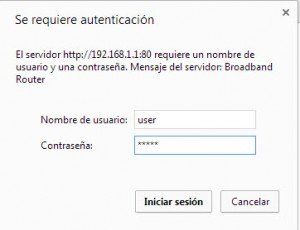

Al conectarse el browser pedirá usuario y password.

Estos suelen ser: user/admin, o admin/admin o user/user, etc.

En el caso de movistar este es user/admin

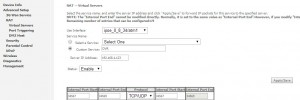

Dentro del modem deberan ir a Advance Setup – > NAT -> Virtual Servers

Aquí deberán abrir los puertos ingresados en la parte 1 del tutorial, estos corresponden a los puertos 34567, 34568, 34569. Estos deben ser redireccionados a 192.168.1.123 (El ip ingresado al comienzo).

Poner en puerto Externo e interno los mismos parametros. En este caso abrimos los rangos 34567 al 34569 y los redireccionarmos al ip 192.168.1.123.

Probar puertos de DVR Abiertos

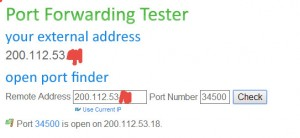

Para validar que estén los puertos abiertos podemos ir a muchos de los sitios disponibles en google.

Debiéramos ver algo como lo siguiente. OPEN

Hay que realizar este checkeo para todos los puertos que asignamos a la DVR, en nuestro caso el 34567, 34568, 34569. Si no aparecen abiertos algo quedo mal en los pasos anteriores.

Crear DDNS y Asignar a DVR

Ahora, tenemos que arreglar el ultimo detalle para ver las camaras. Debemos configurar un DDNS para poder pasar el problema del IP dinamico de nuestro internet, este paso no es necesario para clientes que pagan por IP fijo.

En este caso, recomendamos la siguiente pagina.  no-ip.org

Aqui debemos crear una cuenta gratuita. Esta nos Entregara los siguientes parametros.

Nombre de dominio o Domain Name: Nombre que utilizaremos para nuestro ip, para nuestro ejemplo midvr.no-ip.org

Nombre de usuario o Usar Name: Nuestro usuario

Password: Nuestra contraseña

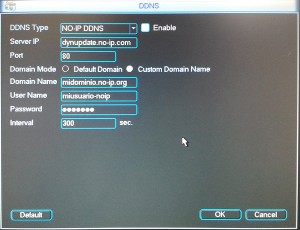

Ahora debemos volver a la DVR y ingresar esos datos en ella, en la seccion DDNS.

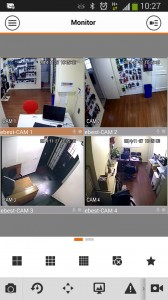

Finalmente debemos bajar una aplicación para ver la DVR desde el celular. Recomendamos:

• gDMSS lite   -> Para celulares android, galaxy, lg, etc
• iDMSS lite -> Para iphones, ipads, ipods, etc
• wDMSS lite -> Para celulares con windows

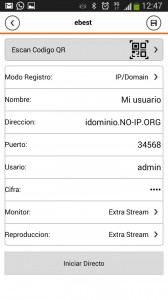

En Vmeye es muy facil configurar. Solo debes ingresar lo siguiente:

Device Name: Nombre que le pondra a la DVR. Ej: DVR

Address: midvr.no-ip.org

Mobile Port: 34569 (Ver más arriba el que elegimos)

User name : Usuario de la DVR no el de no ip. En general es admin o user

password: El password del usuario de la DVR
